La Baie Accordéon Ecoline
Le système de baie accordéon aluminium
Ecoline, d'une profondeur de construction de 67mm, offre une faible largeur de meneau de 99 mm.
Cela s'explique par le cœur de la baie accordéon : la bionicTURTLE®.
Cette âme isolante multifonctionnelle allie divers détails techniques.
Sa forme permet d'avoir des profilés extrêmement fins, et ce même en présence de vantaux de grandes dimensions et de poids élevé.
En outre, elle permet d'accueillir le verrouillage et les ferrures et garantit une isolation optimale.
La baie accordéon Ecoline :
• Finesse des profilés, technique brevetée
• Une profondeur de dormant de 67mm et un meneau d'une largeur apparente de seulement 99mm.
• Un design moderne pour une ouverture maximale jusqu'à 3m de hauteur et une largeur illimitée.
Et ce n'est pas tout!
Ecoline est certifié selon la norme de sécurité européenne RC2 pour une protection à toute épreuve.
Les principales caractéristiques techniques d'ECOLINE.
• Protection anti-effraction RC2/RC2N.
• Résistance à la charge au vent : B4.
• Perméabilité à l'air : 3.
• Étanchéité à la pluie battante : jusqu'à 8 A.
• Classe d'isolation phonique Rw jusqu'à 40 dB.
• Coefficient de transmission de chaleur : Uw > 1,1 W/m²K.
Description du système.
SYSTÈME DE PROFILÉS
• Système de profilé en aluminium modulaire à forte isolation thermique disponible en deux profondeurs de construction :
• 67 mm Ecoline et 84 mm Highline
• En bas, absorption faible de la charge nécessaire en cas de chute
• Profilage anguleux
• Largeur apparente minimale de 99 mm au niveau du profilé de vantail
• Âme isolante monobloc multifonctionnelle « bionicTURTLE® » en polyamide renforcé de fibres de verre
• Légère adhérence par effet de cisaillement intégrée dans la baguette d'isolation afin de compenser les charges thermiques
• Les vantaux sont assemblés de manière robuste en onglet à l'aide de raccords d'angle internes, collés et mis sous presse
• Drainage contrôlé
• Les rails de roulement et de guidage sont intégrés dans le système
• Rails de roulement et de guidage séparés
• Rail de seuil (sans obstacle et utilisables dans les espaces à vivre) disponible
• Câblage dissimulé pouvant être intégré
SYSTÈME D'ÉTANCHÉITÉ
• L'étanchéité se fait sur deux niveaux tout autour, avec des écartements et une pression d'étanchéité constants entre les vantaux
• Les niveaux d'étanchéité ne sont pas interrompus par les ferrures
• Joints en mousse enrobés avec les meilleures caractéristiques de glissement
• Joint visant à interrompre la convection thermique pour obtenir de meilleures valeurs d'isolation thermiques disponible en option
VARIANTES DE CONFIGURATION
• Vantaux pliables au choix vers l'intérieur ou vers l'extérieur, réalisables vers la gauche ou vers la droite
• Vantaux doubles coulissants de gauche à droite également réalisables
• Variantes de rails de seuil sans butée conformes à la norme DIN 18040 « Construction sans obstacle »
• Rail de seuil sans dénivelé comme rail de seuil minimal possible
• Variante RC2/RC2N disponible en option
• Intégration possible du vantail battant ou oscillo-battant dans le vantail double avec charnières côté cadre avec ferrures dissimulées
• Possibilité de combiner des éléments pliants, battants, oscillo-battants ou fixes dans un cadre avec rail de seuil continu
à l'aide d'un profilé intégral grâce à la stucture modulaire
• Cloison accordéon en verre sur garde-corps ou cloison accordéon en verre avec imposte dans un cadre
FERRURES
• Pas de rails de roulement et de guidage en saillie
• Ferrures dans les profilés avec commande à une main
• En cas de charge de vent plus élevée, possibilité d'intégrer en plus le centrage de vantail dissimulé « TwinX »
• Charnières du système également pour les vantaux lourds
• Réglage de l'installation intégré dans le pli du dormant à l'extérieur des couches d'isolation
• Le rail de roulement en acier inoxydable à la forme optimisée avec galet de roulement ajusté permet d'obtenir un chariot sans guidage
• Système de roulement sur billes en acier inoxydable : galet et surface de roulement en acier inoxydable silencieux et extrêmement durables
• Chariot maniable et à faible usure avec roulements à billes à rainure double et sécurité anti-dégondage intégrée
• Système de verrouillage coulissant ou vantail verrouillable en option pour contrôler la ventilation
• Poignées design Solarlux de qualité supérieure en acier inoxydable
• Commande à une main verrouillable avec entraînements spéciaux avec course de 24 mm
• Vantail de passage avec verrouillage multipoints et cylindre profilé réalisables
• Broche de charnière sécurisée
• Ferrure de nettoyage de sécurité « Cleaning Pin » avec déverrouillage confortable et blocage empêchant les fausses manœuvres pour nettoyer les parties extérieures du vantail en cas d'éléments de cloison accordéon en verre s'ouvrant vers l'intérieur
• Les points de verrouillage définis permettent l'utilisation de cette ferrure de nettoyage pour les cloisons accordéon en verre simples mais aussi doubles
• Surveillance du verrouillage avec contacts reed et câblage dissimulé
• Pince-vantail « Comfort Snap » brevetée
• Fixation des profilés du dormant et rail de seuil au-dessus des plaques de montage résistantes aux charges avec rainures de centrage et joints en option
• Revêtement supplémentaire des vis de fixation dans la bordure du cadre
ENVIRONNEMENT
• Fabrication économe en ressources
• Élimination certifiée selon la norme DIN EN ISO 14001: 2009
ENTREPRISE
• Contrôles de la production en usine
• Testé conformément à la norme DIN EN 1090 classe de réalisation EXEC1 et EXEC2
• Certifié selon la norme DIN ISO 9001
Combiline : la combinaison idéale de profilés en bois-aluminium pour bénéficier du charme du bois quel que soit l'environnement extérieur.

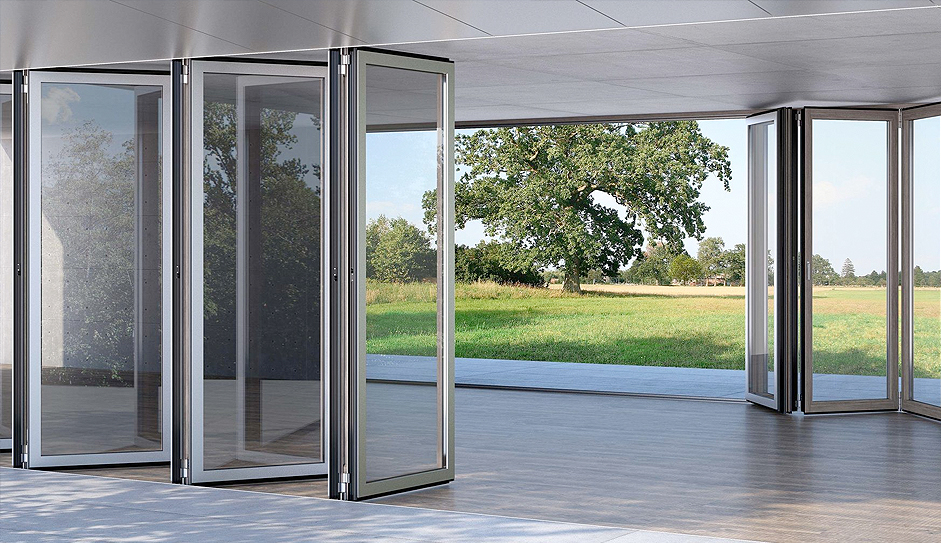

La baie accordéon Combiline garantit une résistance maximale aux intempéries grâce à ses profilés en bois/aluminium.
Ce système présente également une profondeur de construction de 86 mm dans le profilé de vantail tandis qu'un capotage aluminium anguleux est appliqué à l'extérieur sur le profilé en bois pour une largeur de meneau de 147mm.
Le dormant se compose d'une construction en aluminium dont le côté intérieur du cadre est recouvert de moulures en bois massif.
L'étanchéité se fait sur deux niveaux tout autour, un drainage optimal du système étant ainsi garanti.
Les principales caractéristiques techniques de COMBILINE.
• Protection anti-effraction RC2/RC2N.
• Résistance à la charge au vent : B3.
• Perméabilité à l'air : 3.
• Étanchéité à la pluie battante : jusqu'à 7 A.
• Classe d'isolation phonique Rw jusqu'à 42 dB.
• Coefficient de transmission de chaleur : Uw > 1,1 W/m²K.
